黑金基于 XILINX ZYNQ7000 开发平台的开发板 2016款正式发布了，型号为：AX7010 。此款开发平台是 XILINX 的 Zynq7000 SOC 芯片的解决方案。它采用 ARM+FPGA SOC 技术将双核 ARM Cortex-A9 和 FPGA可编程逻辑集成在一颗芯片上。它采用的是 Xilinx 的Zynq7000 系列 XC7Z010-1CLG400C 作为核心处理器，在 ARM 和 FPGA上分别具有丰富的硬件资源和外围接口。设计上坚持“精致、实用、简洁”的设计理念，它不但适合于软件工作人员的前期的软件验证，也适合于硬件开发人员的硬件设计即软硬件的系统协作，加快项目的开发进程。

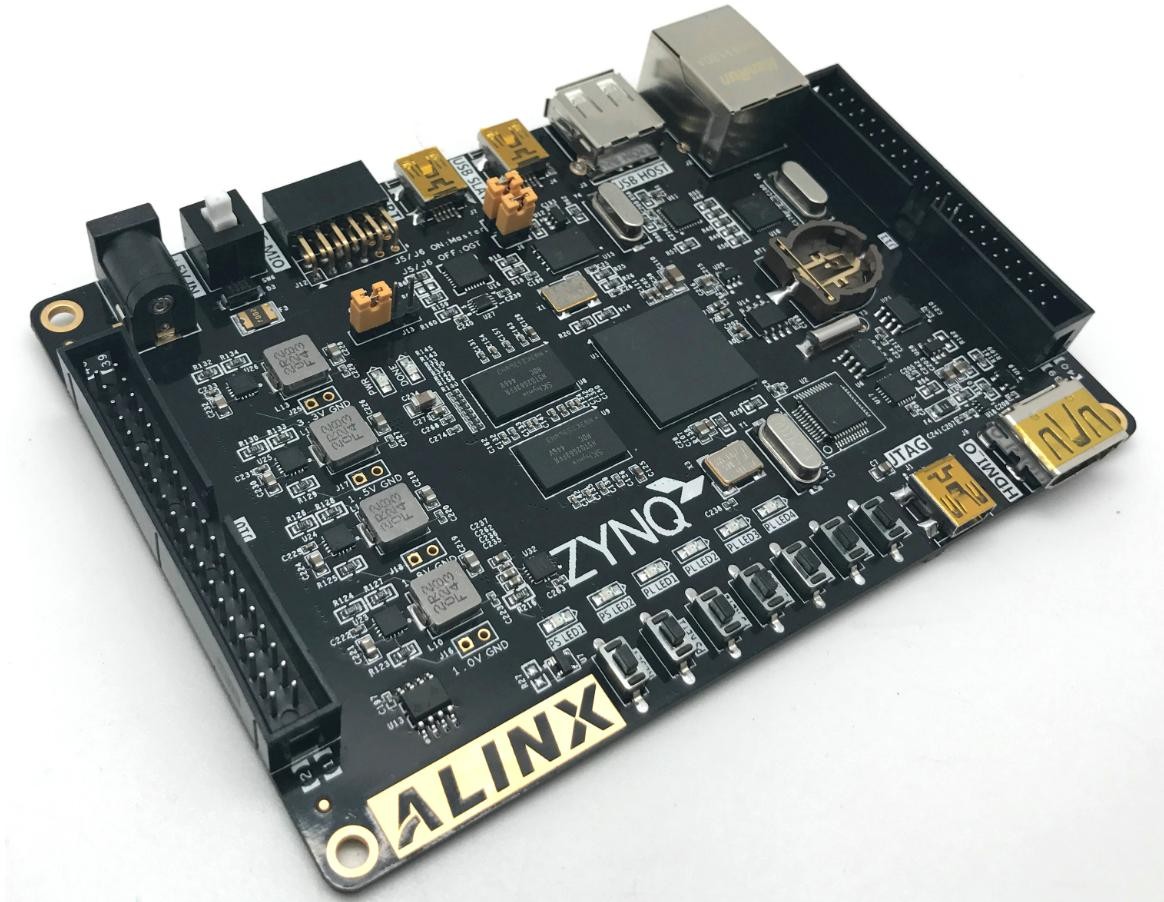

图 1-1 ZYNQ 开发板全貌
开发板简介#
在这里，对这款 ZYNQ7000 开发平台 AX7010 进行简单的功能介绍。 此款开发板使用的是Xilinx 公司的Zynq7000系列的芯片，型号为XC7Z010-1CLG400C， 400 个引脚的 FBGA 封装。ZYNQ7000芯片可分成处理器系统部分 Processor System（PS） 和可编程逻辑部分 Programmable Logic（PL）。在 AX7010 开发板上，ZYNQ7000 的 PS部分和 PL部分都搭载了丰富的外部接口和设备，方便用户的使用和功能验证。 另外开发板上集成了Xilinx USB Cable 下载器电路，用户只要用一个 USB线就可以对开发板进行下载和调试。图 1-2 为整个 AX7010 整个系统的结构示意图：

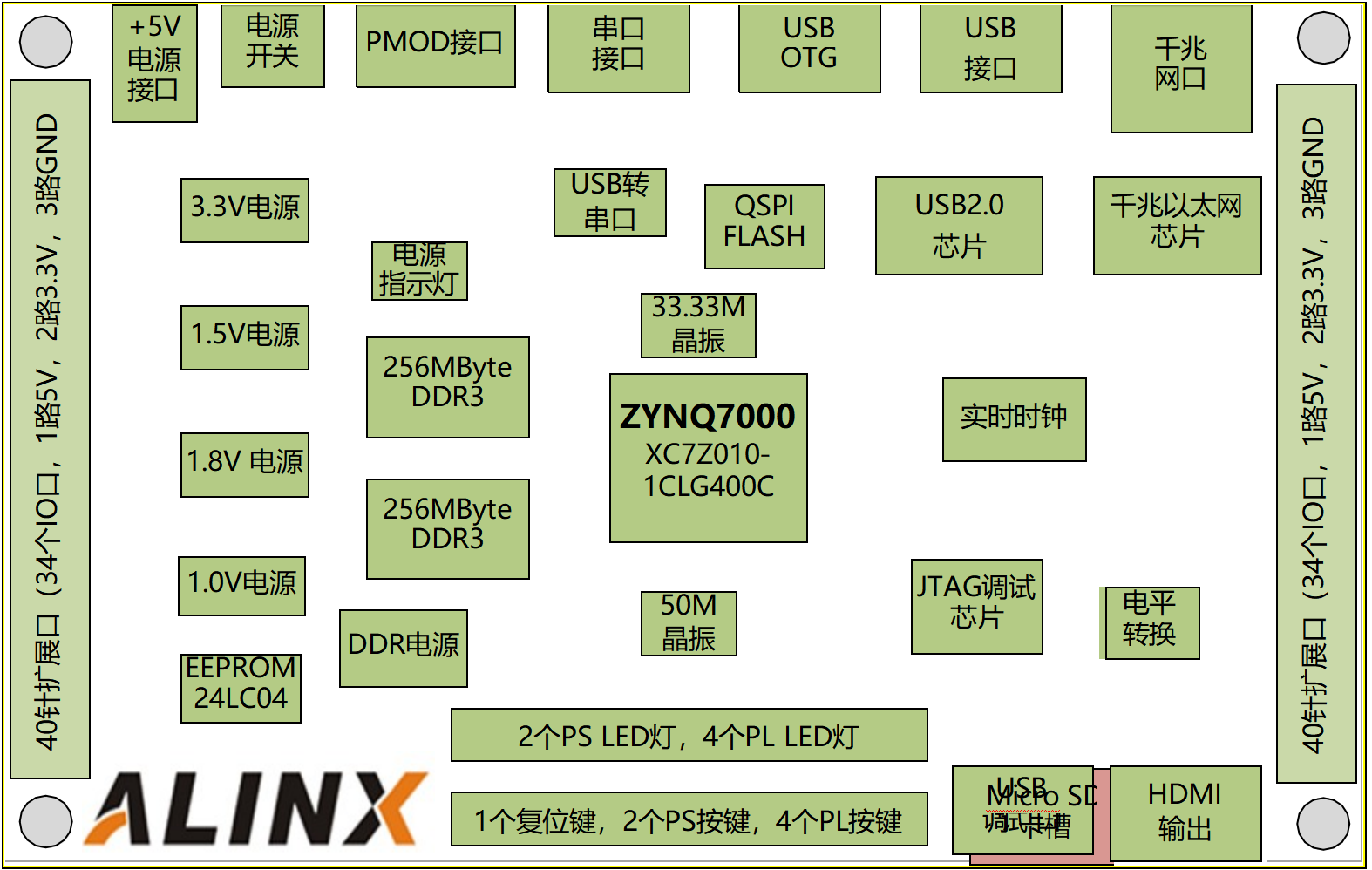

图 1-2 AX7010 结构示意图
通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。
+5V 电源输入,最大 2A 电流保护；
Xilinx ARM+FPGA 芯片 Zynq-7000 XC7Z010-1CLG400C
两片大容量的 2Gbit（共 4Gbit）高速 DDR3 SDRAM,可作为 ZYNQ 芯片数据的缓存， 也可以作为操作系统运行的内存;
一片 256Mbit 的 QSPI FLASH, 可用作 ZYNQ 芯片的系统文件和用户数据的存储;
一路10/100M/1000M 以太网RJ-45 接口, 可用于和电脑或其它网络设备进行以太网数据交换;
一路 HDMI 图像视频输入输出接口, 能实现 1080P 的视频图像传输；
一路高速 USB2.0 HOST 接口, 可用于开发板连接鼠标、键盘和 U 盘等 USB 外设;
一路高速 USB2.0 OTG 接口, 用于和 PC 或 USB 设备的 OTG 通信;
一路 USB Uart 接口, 用于和 PC 或外部设备的串口通信;

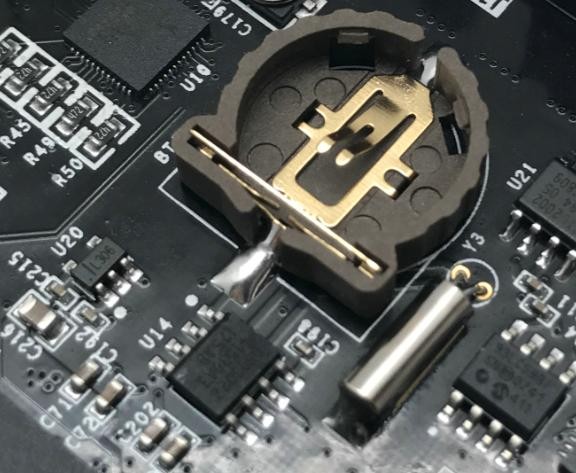

一片的 RTC 实时时钟，配有电池座，电池的型号为 CR1220。
一片 IIC 接口的 EEPROM 24LC04;
6 个用户发光二极管 LED, 2 个 PS 控制，4 个 PL 控制;

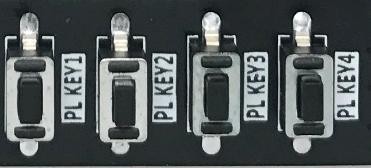

7 个按键，1 个 CPU 复位按键，2 个 PS 控制按键，4 个 PL 控制按键；
板载一个 33.333Mhz 的有源晶振，给 PS 系统提供稳定的时钟源，一个 50MHz 的有源晶振，为 PL 逻辑提供额外的时钟；

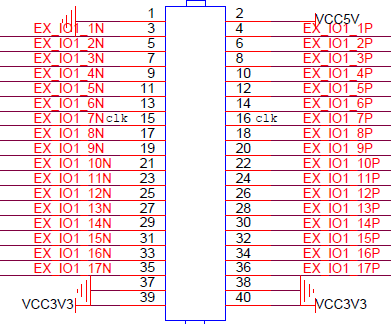

2 路 40 针的扩展口（2.54mm 间距），用于扩展 ZYNQ 的 PL 部分的 IO。可以接 7寸 TFT 模块、摄像头模块和 AD/DA 模块等扩展模块；

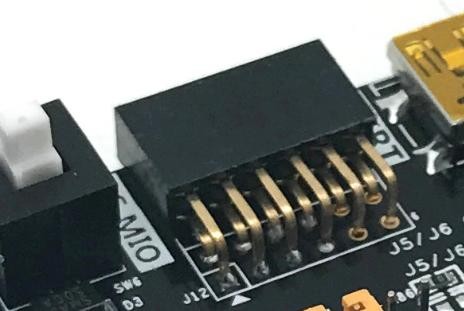

一个 12 针的扩展口（2.54mm 间距），用于扩展 ZYNQ 的 PS 系统的 MIO；
一路 USB JTAG 口，通过 USB 线及板载的 JTAG 电路对 ZYNQ 系统进行调试和下载。1 路 Micro SD 卡座(开发板背面），用于存储操作系统镜像和文件系统。
结构尺寸#

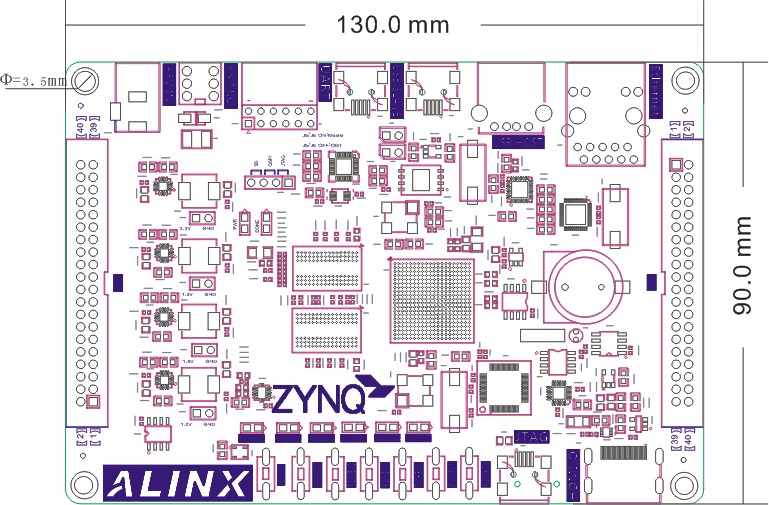

开发板的尺寸为精简的 130mm x 90mm, PCB 采用 8层板设计。板子四周有 4 个螺丝定位孔，用于固定开发板，定位孔的孔径为 3.5mm(直径），资料中提供 dxf 结构图。
电源#
电源输入：开发板供电电压为DC5V，请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。开发板上的电源设计示意图如下:
图 3-1 原理图中电源接口部分
开发板通过+5V 供电, 通过四路 DC/DC 电源芯片 TLV62130RGT转化成+3.3V，+1.5V，+1.8V，+1.0V 四路电源， 每路输出电流可高达 3A。通过一路 LDO SPX3819M5-3-3 产生VCCIO 电源，VCCIO 最要是针对 ZYNQ 的 BANK35进行供电，通过更换其它的 LDO 芯片， 使得 BANK35 的IO 适应不同的电压标准。1.5V 通过TI 的 TPS51200 生成DDR3 需要的VTT 和VREF 电压。各个电源分配的功能如下表所示：
电源 |
功能 |
+3.3V |
FLASH, EEPROM 以及 SD card |
+1.8V |
VCCIO, 以太网，USB2.0 |
+1.0V |
ZYNQ,的核心电压 |
+1.5V |
DDR3, ZYNQ Bank502 |
VREF, VTT |
DDR3 |
VCCIO |
ZYNQ Bank35 |
因为 ZYNQ 的 PS 和 PL部分的电源有上电顺序的要求，在电路设计中，我们已经按照ZYQN的电源要求设计，上电依次为 1.0V -> 1.8V -> 1.5 V -> 3.3V -> VCCIO，图3-2 为电源的电路设计：

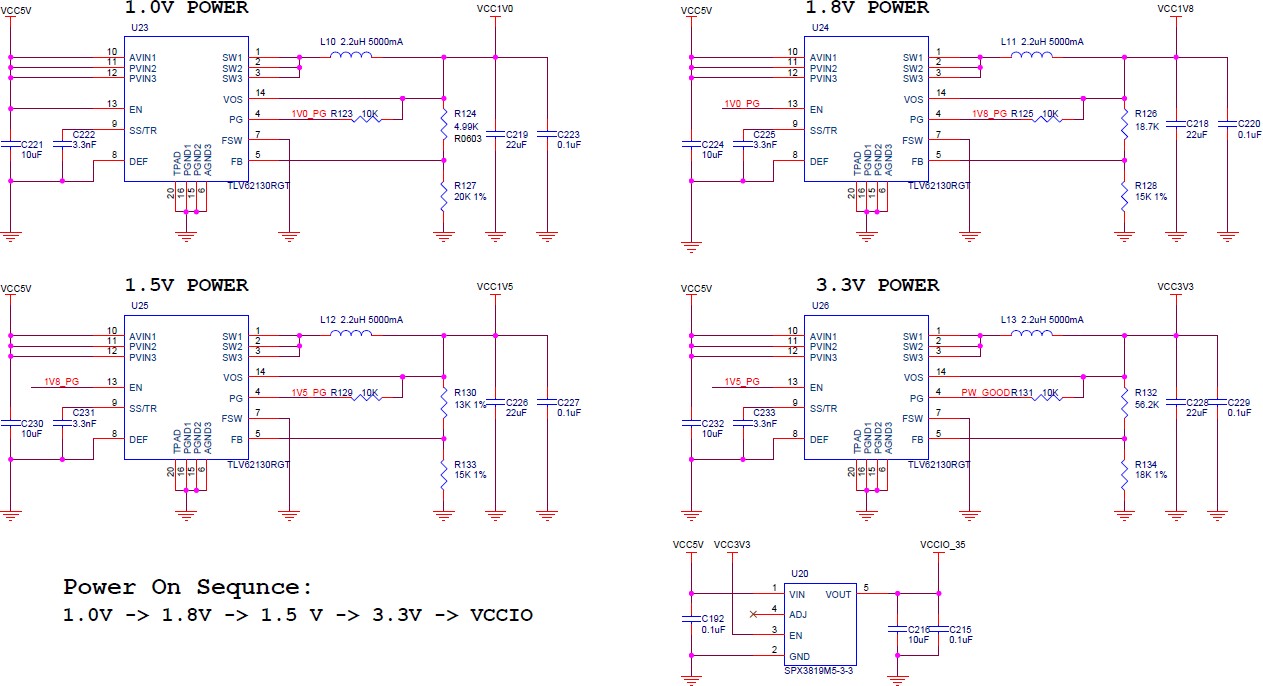

图3-2 开发板的电源设计
我们在设计 PCB 的时候，采用 8 层 PCB，预留了独立的电源层和 GND层，使得整个开发板的电源，具有非常好的稳定性。在 PCB板上我们预留了各个电源的测试点，以便用户确认板上的电压。
图 3-3 实物图中的电源测试点
ZYNQ7000#
开发板使用的是 Xilinx 公司的 Zynq7000 系列的芯片，型号为XC7Z010-1CLG400C。芯片的 PS 系统集成了两个 ARM Cortex™-A9处理器，AMBA➅互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB 总线接口，以太网接口，SD/SDIO 接口，I2C 总线接口，CAN 总线接口，UART 接口，GPIO 等。PS可以独立运行并在上电或复位下启动。ZYNQ7000 芯片的总体框图如图 4-1所示

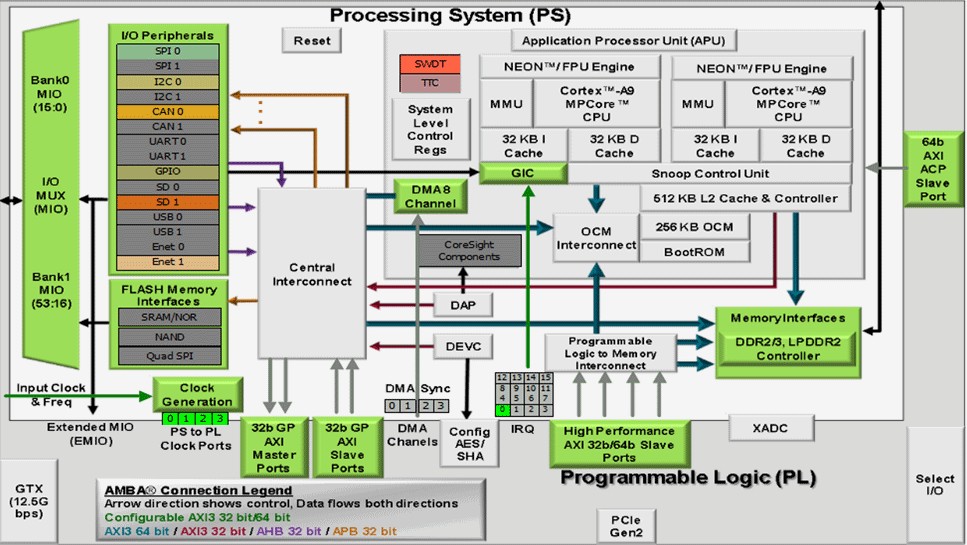

图4-1 ZYNQ7000芯片的总体框图其中 PS 系统部分的主要参数如下：
基于 ARM 双核 CortexA9 的应用处理器
每个 CPU 32KB 1 级指令和数据缓存，512KB 2 级缓存 2 个 CPU 共享
片上 boot ROM 和 256KB 片内 RAM
外部存储接口，支持 16/32 bit DDR2、DDR3 接口
两个千兆网卡支持：发散-聚集 DMA ，GMII，RGMII，SGMII 接口
两个 USB2.0 OTG 接口，每个最多支持 12 节点
两个 CAN2.0B 总线接口
两个 SD 卡、SDIO、MMC 兼容控制器
2 个 SPI，2 个 UARTs，2 个 I2C 接口
4 组 32bit GPIO，54（32+22）作为 PS 系统 IO，64 连接到 PL
PS 内和 PS 到 PL 的高带宽连接
其中 PL 逻辑部分的主要参数如下：
逻辑单元 Logic Cells：28K；
查找表 LUTs:17600
触发器(flip-flops):35200
乘法器 18x25MACCs：80;
Block RAM：2.1Mb；
两个 AD 转换器,可以测量片上电压、温度感应和高达 17 外部差分输入通道，1MBPS
XC7Z010-1CLG400C 芯片为 BGA 封装，400 个引脚，引脚间距为 0.8mm。再次说明一下 BGA 管脚，当我们使用 BGA封装的芯片以后，引脚名称变为由字母+数字的形式，比如E3，G3 等等，因此我们在看原理图的时候，看到的字母+数字这种形式的，就是代表了BGA 的引脚。
图4-2 XC7Z010芯片实物
JTAG 接口#
首先我们来说 AX7010 开发板的 JTAG 调试接口,在电路板上已经集成了 JTAG 的下载调试电路，所以用户无需购买额外的Xilinx 下载器。只要一根 USB 线就能进行 ZYNQ 的开发和调试了。在 AX7010 开发板上通过一个 FTDI 的 USB 桥接芯片 FT232HL 实现 PC 的 USB 和ZYNQ的 JTAG 调试信号 TCK,TDO,TMS,TDI 进行数据通信。图 4-3 为开发板上 JTAG口的原理图部分：

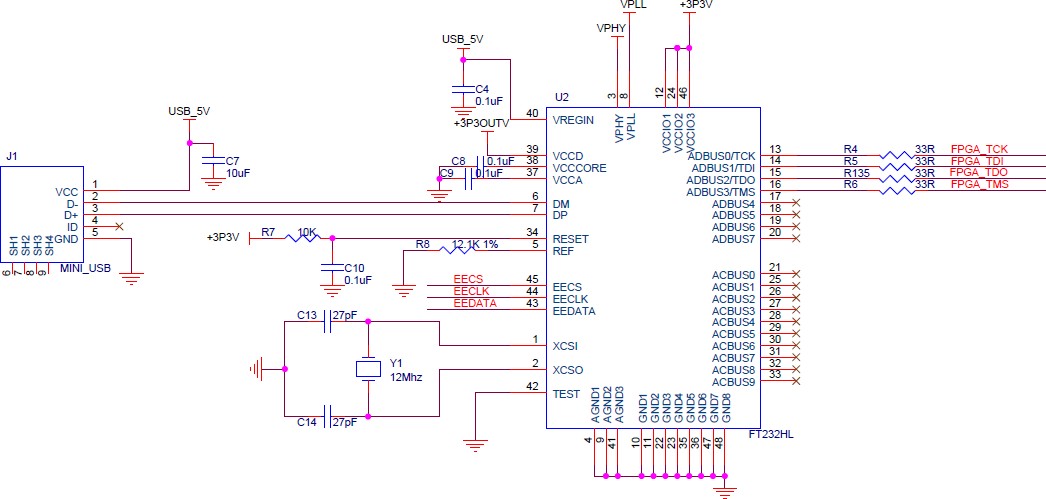

图4-3 原理图中JTAG接口部分
在 AX7010 开发板上，JTAG 接口的形式是 USB接口方式的，用户可以通过我们提供的USB 线连接 PC 和 JTAG 接口进行 ZYNQ 的系统调试。

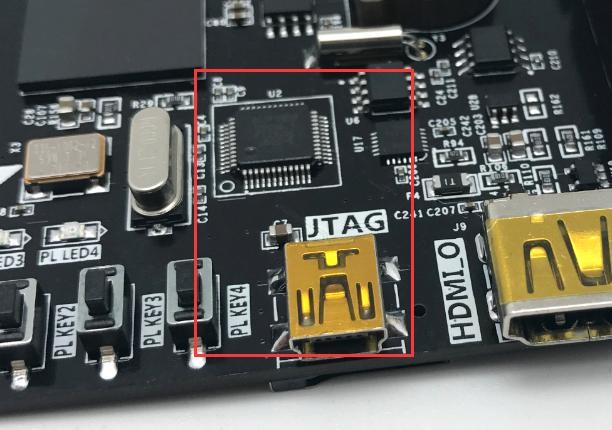

图4-4 JTAG接口实物图
FPGA 供电系统#
接下来，我们说一下 AX7010 的电源设计部分。ZYNQ 芯片的电源分 PS系统部分和 PL 逻辑部分，两部分的电源分别是独立工作。PS系统部分的电源和 PL 逻辑部分的电源都有上电顺序，不正常的上电顺序可能会导致 ARM 系统和FPGA 系统无法正常工作。 PS 部分的电源有 VCCPINT、VCCPAUX、VCCPLL 和PS VCCO。VCCPINT 为 PS内核供电引脚，接 1.0V；VCCPAUX 为 PS 系统辅助供电引脚，接 1.8V；VCCPLL 为 PS 的内部时钟PLL 的电源供电引脚，也接 1.8V；PS VCCO 为 BANK的电压，包含 VCCO_MIO0，VCCO_MIO1和VCCO_DDR，根据连接的外设不同，连接的电源电源也会不同，在 AX7010 开发板上， VCC_MIO0 连接 3.3V， VCCO_MIO1 连接 1.8V，VCCO_DDR 连接1.5V。PS 系统要求上电顺序分别为先 VCCPINT 供电，然后 VCCPAUX 和 VCCPLL，最后为 PS VCCO。断电的顺序则相反。
PL 部分的电源有 VCCINT, VCCBRAM, VCCAUX 和 VCCO。VCCPINT 为 FPGA内核供电引脚，接 1.0V；VCCBRAM 为 FPGA Block RAM 的供电引脚；接 1.0V；VCCAUX 为 FPGA 辅助供电引脚, 接 1.8V；VCCO 为 PL 的各个 BANK的电压，包含 BANK13，BANK34， BANK35，在 AX7010 开发板上，BANK 的电压连接 3.3V。PL 系统要求上电顺序分别为先VCCINT 供电，再是 VCCBRAM, 然后是VCCAUX，最后为 VCCO。如果 VCCINT和VCCBRAM的电压一样，可以同时上电。断电的顺序则相反。
ZYNQ 启动配置#
AX7010 开发平台支持三种启动模式。这三种启动模式分别是 JTAG调试模式,QSPI FLASH 和 SD 卡启动模式。ZYNQ702 芯片上电后会检测响应 MIO 口的电平来决定那种启动模式。用户可以通过核心板上的 J13的跳线来选择不同的启动模式。J13 启动模式配置如下表4-1 所示。
J13 |
跳帽位置 |
启动模式 |
|
连接左边两个引脚 |
SD Card |
连接中间两个引脚 |
QSPI FLASH |
|
连接右边边两个引脚 |
JTAG |
表4-1 J13启动模式配置
时钟配置#
AX7010 开发板上分别为 PS 系统和 PL 逻辑部分提供了有源时钟，是 PS系统和 PL 逻辑可以单独工作。
PS 系统时钟源#
ZYNQ 芯片通过开发板上的 X1 晶振为 PS 部分提供 33.333MHz的时钟输入。时钟的输入连接到 ZYNQ 芯片的 BANK500 的 PS_CLK_500的管脚上。其原理图如图 5-1 所示：

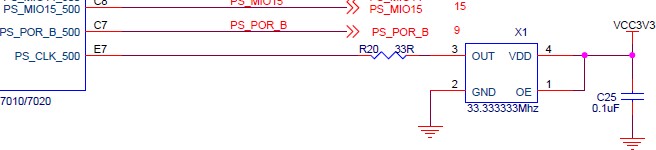

图5-1 PS部分的有源晶振
图 5-2 为有源晶振实物图
图5-2 33.333Mhz有源晶振实物图
时钟引脚分配：
信号名称 |
ZYNQ 引脚 |
PS_CLK_500 |
E7 |
PL 系统时钟源#
AX7010 开发板上提供了单端 50MHz 的 PL 系统时钟源，3.3V供电。晶振输出连接到FPGA 的全局时钟(MRCC)，这个 GCLK 可以用来驱动FPGA 内的用户逻辑电路。该时钟源的原理图如图 5-3 所示
图 5-3 PL系统时钟源图 5-4 为有源晶振 50MHz 的实物图
图5-4 50Mhz有源晶振实物图
PL 时钟引脚分配：
信号名称 |
ZYNQ 引脚 |
PL_GCLK |
U18 |
PS 端的外设#
因为 ZYNQ 是由 ARM 系统 PS 部分和 FPGA 逻辑 PL部分组成，开发板上有些外设是连接到 PS 的 IO上，有些外设是连接到开发板的 PL 的 IO 上。首先我们先对 PS 部分连接的外设做介绍。
QSPI Flash#
开发板配有一片 256MBit 大小的 Quad-SPI FLASH 芯片，型号为W25Q256，它使用3.3V CMOS 电压标准。由于 QSPI FLASH的非易失特性，在使用中， 它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括 FPGA的 bit 文件、ARM 的应用程序代码以及其它的用户数据文件。QSPI FLASH 的具体型号和相关参数见表 6-1。
位号 |
芯片类型 |
容量 |
厂家 |
U15 |
W25Q256BV |
32M Byte |
Winbond |
表6-1 QSPI Flash的型号和参数
QSPI FLASH 连接到 ZYNQ 芯片的 PS 部分 BANK500 的 GPIO口上，在系统设计中需要配置这些 PS 端的 GPIO 口功能为 QSPI FLASH接口。为图 6-1 为 QSPI Flash 在硬件连接示意图。
图6-1 QSPI Flash连接示意图
配置芯片引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
QSPI_CLK |
PS_MIO6_500 |
A5 |
QSPI_CS |
PS_MIO1_500 |
A7 |
QSPI_D0 |
PS_MIO2_500 |
B8 |
QSPI_D1 |
PS_MIO3_500 |
D6 |
QSPI_D2 |
PS_MIO4_500 |
B7 |
QSPI_D3 |
PS_MIO5_500 |
A6 |
DDR3 DRAM#
AX7010开发板上配有两个SKHynix(海力士）的2Gbit（512MB）的DDR3芯片(共计4Gbit), 型号为H5TQ2G63FFR（兼容MT41J128M16HA-125）。DDR的总线宽度共为32bit。DDR3SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)。该DDR3存储系统直接连接到了ZYNQ处理系统（PS）的BANK502的存储器接口上。DDR3 SDRAM的具体配置如下表6-1 所示。
表6-1 DDR3 SDRAM配置
位号 |
芯片类型 |
容量 |
厂家 |
U8,U9 |
H5TQ2G63FFR-RDC |
128M x 16bit |
SKHynix |
DDR3 的硬件设计需要严格考虑信号完整性，我们在电路设计和 PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制， 保证 DDR3 的高速稳定的工作。
DDR3 DRAM 的硬件连接示意图如图 6-2 所示:
图6-2 DDR3 DRAM原理图部分图 6-3 为 DDR3 DRAM 实物图

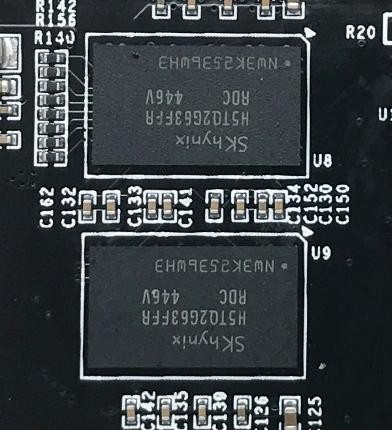

图 6-3 DDR3 DRAM 实物图
DDR3 DRAM 引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
DDR3_DQS0_P |
PS_DDR_DQS_P0_502 |
C2 |
DDR3_DQS0_N |
PS_DDR_DQS_N0_502 |
B2 |
DDR3_DQS1_P |
PS_DDR_DQS_P1_502 |
G2 |
DDR3_DQS1_N |
PS_DDR_DQS_N1_502 |
F2 |
DDR3_DQS2_P |
PS_DDR_DQS_P2_502 |
R2 |
DDR3_DQS2_N |
PS_DDR_DQS_N2_502 |
T2 |
DDR3_DQS3_P |
PS_DDR_DQS_P3_502 |
W5 |
DDR3_DQS4_N |
PS_DDR_DQS_N3_502 |
W4 |
DDR3_DQ[0] |
PS_DDR_DQ0_502 |
C3 |
DDR3_DQ [1] |
PS_DDR_DQ1_502 |
B3 |
DDR3_DQ [2] |
PS_DDR_DQ2_502 |
A2 |
DDR3_DQ [3] |
PS_DDR_DQ3_502 |
A4 |
DDR3_DQ [4] |
PS_DDR_DQ4_502 |
D3 |
DDR3_DQ [5] |
PS_DDR_DQ5_502 |
D1 |
DDR3_DQ [6] |
PS_DDR_DQ6_502 |
C1 |
DDR3_DQ [7] |
PS_DDR_DQ7_502 |
E1 |
DDR3_DQ [8] |
PS_DDR_DQ8_502 |
E2 |
DDR3_DQ [9] |
PS_DDR_DQ9_502 |
E3 |
DDR3_DQ [10] |
PS_DDR_DQ10_502 |
G3 |
DDR3_DQ [11] |
PS_DDR_DQ11_502 |
H3 |
DDR3_DQ [12] |
PS_DDR_DQ12_502 |
J3 |
DDR3_DQ [13] |
PS_DDR_DQ13_502 |
H2 |
DDR3_DQ [14] |
PS_DDR_DQ14_502 |
H1 |
DDR3_DQ [15] |
PS_DDR_DQ15_502 |
J1 |
DDR3_DQ [16] |
PS_DDR_DQ16_502 |
P1 |
DDR3_DQ [17] |
PS_DDR_DQ17_502 |
P3 |
DDR3_DQ [18] |
PS_DDR_DQ18_502 |
R3 |
DDR3_DQ [19] |
PS_DDR_DQ19_502 |
R1 |
DDR3_DQ [20] |
PS_DDR_DQ20_502 |
T4 |
DDR3_DQ [21] |
PS_DDR_DQ21_502 |
U4 |
DDR3_DQ [22] |
PS_DDR_DQ22_502 |
U2 |
DDR3_DQ [23] |
PS_DDR_DQ23_502 |
U3 |
DDR3_DQ [24] |
PS_DDR_DQ24_502 |
V1 |
DDR3_DQ [25] |
PS_DDR_DQ25_502 |
Y3 |
DDR3_DQ [26] |
PS_DDR_DQ26_502 |
W1 |
DDR3_DQ [27] |
PS_DDR_DQ27_502 |
Y4 |
DDR3_DQ [28] |
PS_DDR_DQ28_502 |
Y2 |
DDR3_DQ [29] |
PS_DDR_DQ29_502 |
W3 |
DDR3_DQ [30] |
PS_DDR_DQ30_502 |
V2 |
DDR3_DQ [31] |
PS_DDR_DQ31_502 |
V3 |
DDR3_DM0 |
PS_DDR_DM0_502 |
A1 |
DDR3_DM1 |
PS_DDR_DM1_502 |
F1 |
DDR3_DM2 |
PS_DDR_DM2_502 |
T1 |
DDR3_DM3 |
PS_DDR_DM3_502 |
Y1 |
DDR3_A[0] |
PS_DDR_A0_502 |
N2 |
DDR3_A[1] |
PS_DDR_A1_502 |
K2 |
DDR3_A[2] |
PS_DDR_A2_502 |
M3 |
DDR3_A[3] |
PS_DDR_A3_502 |
K3 |
DDR3_A[4] |
PS_DDR_A4_502 |
M4 |
DDR3_A[5] |
PS_DDR_A5_502 |
L1 |
DDR3_A[6] |
PS_DDR_A6_502 |
L4 |
DDR3_A[7] |
PS_DDR_A7_502 |
K4 |
DDR3_A[8] |
PS_DDR_A8_502 |
K1 |
DDR3_A[9] |
PS_DDR_A9_502 |
J4 |
DDR3_A[10] |
PS_DDR_A10_502 |
F5 |
DDR3_A[11] |
PS_DDR_A11_502 |
G4 |
DDR3_A[12] |
PS_DDR_A12_502 |
E4 |
DDR3_A[13] |
PS_DDR_A13_502 |
D4 |
DDR3_A[14] |
PS_DDR_A14_502 |
F4 |
DDR3_BA[0] |
PS_DDR_BA0_502 |
L5 |
DDR3_BA[1] |
PS_DDR_BA1_502 |
R4 |
DDR3_BA[2] |
PS_DDR_BA2_502 |
J5 |
DDR3_S0 |
PS_DDR_CS_B_502 |
N1 |
DDR3_RAS |
PS_DDR_RAS_B_502 |
P4 |
DDR3_CAS |
PS_DDR_CAS_B_502 |
P5 |
DDR3_WE |
PS_DDR_WE_B_502 |
M5 |
DDR3_ODT |
PS_DDR_ODT_502 |
N5 |
DDR3_RESET |
PS_DDR_DRST_B_502 |
B4 |
DDR3_CLK_P |
PS_DDR_CKP_502 |
L2 |
DDR3_CLK_N |
PS_DDR_CKN_502 |
M2 |
DDR3_CKE |
PS_DDR_CKE_502 |
N3 |
千兆以太网接口#
AX7010 开发板上通过 Realtek RTL8211E-VL 以太网 PHY芯片用户提供网络通信服务。以太网 PHY 芯片是连接到 ZYNQ 的 PS 端 BANK501 的 GPIO 接口上。RTL8211E-VL 芯片支持 10/100/1000 Mbps网络传输速率，通过 RGMII 接口跟 Zynq7000 PS 系统的 MAC 层进 行数据通信。RTL8211E-VL 支持ＭDI/MDX自适应，各种速度自适应，Master/Slave 自适应， 支持 MDIO 总线进行 PHY的寄存器管理。
RTL8211E-VL 上电会检测一些特定的 IO的电平状态，从而确定自己的工作模式。表 6-2 描述了 GPHY芯片上电之后的默认设定信息。
配置 Pin 脚 |
说明 |
配置值 |
PHYAD[2:0] |
MDIO/MDC 模式的 PHY 地址 |
PHY Address 为 001 |
SELRGV |
RGMII 1.8V 或 1.5V 电平选择 |
1.8V |
AN[1:0] |
自协商配置 |
(10/100/1000M)自适应 |
RX Delay |
RX 时钟 2ns 延时 |
延时 |
TX Delay |
TX 时钟 2ns 延时 |
延时 |
表 6-2 PHY 芯片默认配置值
当网络连接到千兆以太网时，FPGA 和 PHY 芯片 RTL8211E-VL的数据传输时通过 RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。 当网络连接到百兆以太网时，FPGA 和 PHY 芯片 RTL8211E-VL的数据传输时通过 RMII 总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

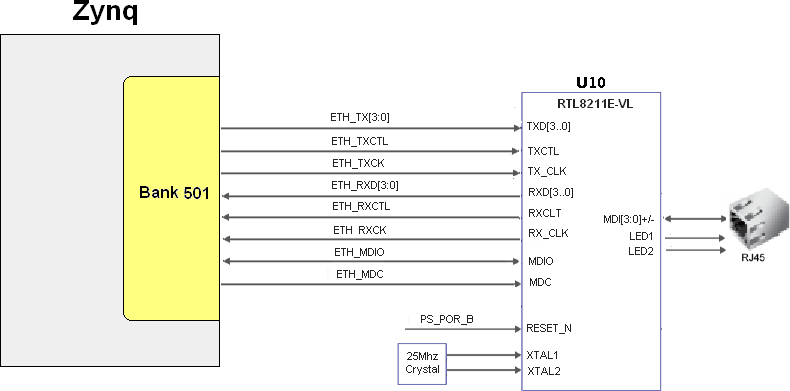

图 6-4 为 ZYNQ 与以太网 PHY 芯片连接示意图:

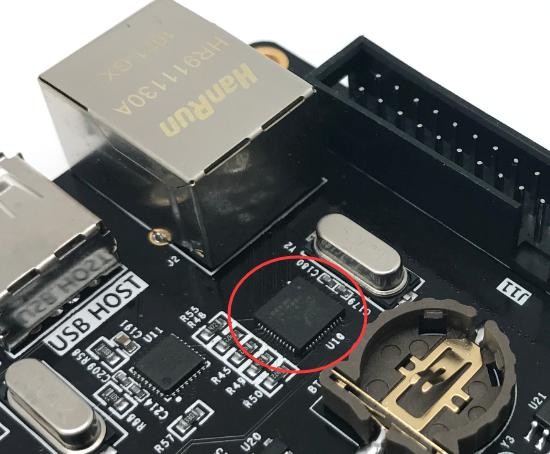

图 6-4 FPGA 与 PHY 连接示意图图 6-5 为以太网 PHY 芯片的实物图
图 6-5 以太网 PHY 芯片实物图
以太网引脚分配如下：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
ETH_GCLK |
PS_MIO16_501 |
A19 |
RGMII 发送时钟 |
ETH_TXD0 |
PS_MIO17_501 |
E14 |
发送数据 bit０ |
ETH_TXD1 |
PS_MIO18_501 |
B18 |
发送数据 bit1 |
ETH_TXD2 |
PS_MIO19_501 |
D10 |
发送数据 bit2 |
ETH_TXD3 |
PS_MIO20_501 |
A17 |
发送数据 bit3 |
ETH_TXCTL |
PS_MIO21_501 |
F14 |
发送使能信号 |
ETH_RXCK |
PS_MIO22_501 |
B17 |
RGMII 接收时钟 |
ETH_RXD0 |
PS_MIO23_501 |
D11 |
接收数据 Bit0 |
ETH_RXD1 |
PS_MIO24_501 |
A16 |
接收数据 Bit1 |
ETH_RXD2 |
PS_MIO25_501 |
F15 |
接收数据 Bit2 |
ETH_RXD3 |
PS_MIO26_501 |
A15 |
接收数据 Bit3 |
ETH_RXCTL |
PS_MIO27_501 |
D13 |
|
ETH_MDC |
PS_MIO52_501 |
C10 |
MDIO 管理时钟 |
ETH_MDIO |
PS_MIO53_501 |
C11 |
MDIO 管理数据 |
USB2.0#
AX7010使用的USB2.0收发器是一个1.8V的，高速的支持ULPI标准接口的USB3320C-EZK。ZYNQ的USB总线接口和USB3320C-EZK收发器相连接，实现高速的USB2.0 Host模式和Slave模式的数据通信。USB3320C的USB的数据和控制信号连接到ZYNQ芯片PS端的BANK501的IO口上，一个24MHz的晶振为USB3320C提供系统时钟。
开发板上为用户提供了两个 USB 接口,一个是 Host USB 口，一个是 SlaveUSB 口。分别为扁型 USB 接口(USB Type A) 和微型 USB 接口(Micro USB), 方便用户连接不同的 USB 外设。用户可以通过开发板上的 J5，J6 的跳线实现Host 和 Slave 的切换。表 6-3 为模式切换说明：
表 6-3 USB 接口模式切换说明
J5, J6 状态 |
USB 模式 |
说明 |
J5 和 J6 安装跳线帽 |
HOST 模式 |
开发板作为主设备，USB 口连接鼠标， 键盘，USB 等从外设 |
J5 和 J6 不安装跳线帽 |
OTG/Slave 模式 |
开发板作为从设备，USB 口连接电脑 |
ZYNQ处理器和USB3320C-EZK芯片连接的示意图如6-6所示：

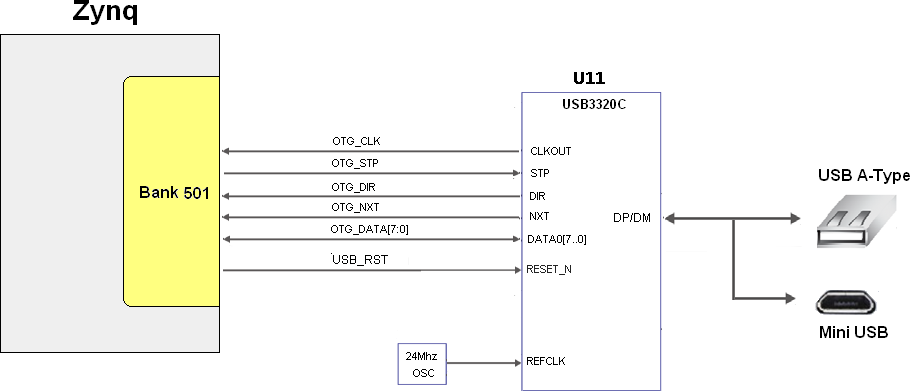

图 6-6 Zynq7000 和 USB 芯片间连接示意图

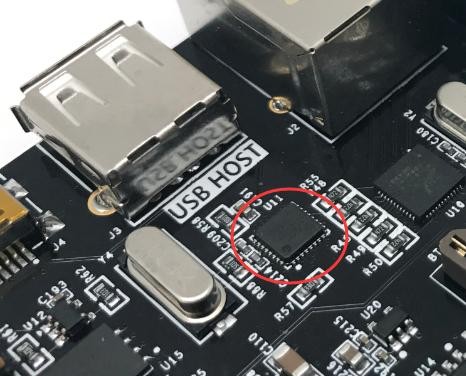

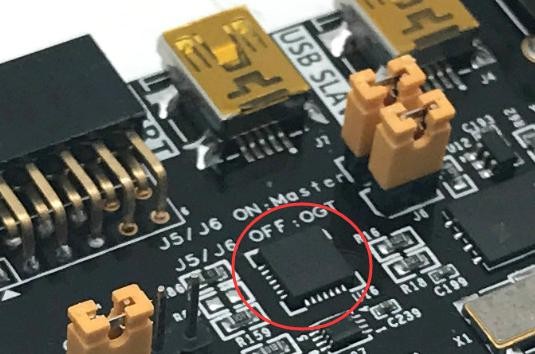

图 6-7 为 USB2.0 部分的实物图，U11 为 USB3320C，J3 为 Host USB 接口,J4 为 Slave USB 接口。跳线帽 J5 和 J6 用于 Host 和 Slave 模式的选择。
图 6-7 USB2.0 部分的实物图
USB2.0 引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
OTG_DATA4 |
PS_MIO28_501 |
C16 |
USB 数据 Bit4 |
OTG_DIR |
PS_MIO29_501 |
C13 |
USB 数据方向信号 |
OTG_STP |
PS_MIO30_501 |
C15 |
USB 停止信号 |
OTG_NXT |
PS_MIO31_501 |
E16 |
USB 下一数据信号 |
OTG_DATA0 |
PS_MIO32_501 |
A14 |
USB 数据 Bit0 |
OTG_DATA1 |
PS_MIO33_501 |
D15 |
USB 数据 Bit1 |
OTG_DATA2 |
PS_MIO34_501 |
A12 |
USB 数据 Bit2 |
OTG_DATA3 |
PS_MIO35_501 |
F12 |
USB 数据 Bit3 |
OTG_CLK |
PS_MIO36_501 |
A11 |
USB 时钟信号 |
OTG_DATA5 |
PS_MIO37_501 |
A10 |
USB 数据 Bit5 |
OTG_DATA6 |
PS_MIO38_501 |
E13 |
USB 数据 Bit6 |
OTG_DATA7 |
PS_MIO39_501 |
C18 |
USB 数据 Bit7 |
OTG_RESETN |
PS_MIO46_501 |
D16 |
USB 复位信号 |
USB 转串口#
AX7010开发板采用Silicon Labs CP2102GM的USB转UART芯片,USB接口采用Micro USB接口，用户可以用一根Micro USB线连接到PC上进行串口通信。UART的TX/RX信号与ZYNQ EPP 的PS BANK501的信号相连，因为该BANK的VCCMIO设置为1.8V，但CP2102GM的数据电平为3.3V, 我们这里通过TXS0102DCUR电平转换芯片来连接。CP2102GM和ZYNQ连接的示意图如图6-8所示：

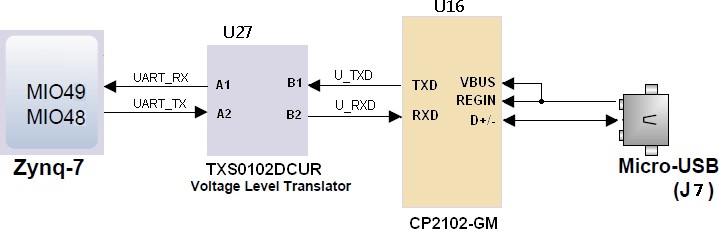

图 6-8 CP2102GM 连接示意图图 6-9 为 USB 转串口的实物图
图 6-9 USB 转串口实物图
ZYNQ 串口引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
UART_TX |
PS_MIO48_501 |
B12 |
Uart数据输出 |
UART_RX |
PS_MIO49_501 |
C12 |
Uart数据输入 |
Silicon Labs 为主机 PC 提供了虚拟 COM端口（VCP）驱动程序。这些驱动程序允许CP2102GM USB-UART 桥接设备在通信应用软件（例如，TeraTerm 或超级终端）显示为一个 COM 端口。VCP 设备驱动程序必须在 PC 主机与AX7010 开发板板建立通信前进行安装。
SD 卡槽#
AX7010开发板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储ZYNQ芯片的BOOT程序，Linux操作系统内核,文件系统以及其它的用户数据文件。
SDIO信号与ZYNQ的PSBANK501的IO信号相连，因为该BANK的VCCMIO设置为1.8V，但SD卡的数据电平为3.3V,我们这里通过TXS02612电平转换器来连接。Zynq7000 PS和SD 卡连接器的原理图如图6-10所示。

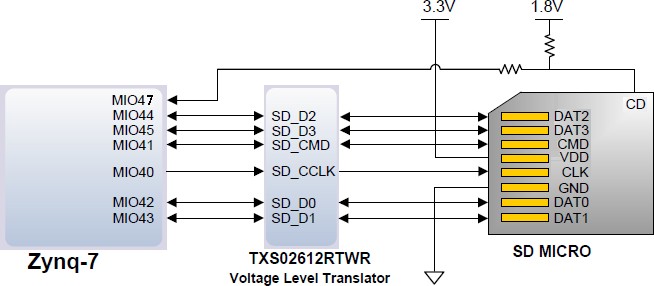

图 6-10 SD 卡连接示意图SD 卡槽在开发板的背面，图 6-11 SD卡槽实物图
图 6-11 SD 卡槽实物图
SD 卡槽引脚分配
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
SD_CLK |
PS_MIO40 |
D14 |
SD时钟信号 |
SD_CMD |
PS_MIO41 |
C17 |
SD命令信号 |
SD_D0 |
PS_MIO42 |
E12 |
SD数据Data0 |
SD_D1 |
PS_MIO43 |
A9 |
SD数据Data1 |
SD_D2 |
PS_MIO44 |
F13 |
SD数据Data2 |
SD_D3 |
PS_MIO45 |
B15 |
SD数据Data3 |
SD_CD |
PS_MIO47 |
B14 |
SD卡插入信号 |
PS PMOD 连接器#
AX7010 开发板预留了一个 12 针 2.54mm 间距的 PMOD接口(J12)用于连接 PS BANK500 的 IO 和外部模块或电路。因为 BANK500 的IO 是 3.3V 标准的，所以连接的外部设备和电路的信号也需要 3.3V 电平标准。PMOD 连接器的原理图如图 6-12 所示
图 6-12 PMOD 连接器原理图图 6-13 为 PS PMOD 连接器的实物图
图 6-13 PS PMOD 连接器的实物图
PS PMOD 连接器的引脚分配
PMOD 管脚 |
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
PIN1 |
PMOD_IO0 |
PS_MIO11_500 |
C6 |
PIN2 |
PMOD_IO2 |
PS_MIO9_500 |
B5 |
PIN3 |
PMOD_IO3 |
PS_MIO15_500 |
C8 |
PIN4 |
PMOD_IO4 |
PS_MIO7_500 |
D8 |
PIN5 |
GND |
||
PIN6 |
+3.3V |
||
PIN7 |
PMOD_IO1 |
PS_MIO10_500 |
E9 |
PIN8 |
PMOD_IO6 |
PS_MIO8_500 |
D5 |
PIN9 |
PMOD_IO7 |
PS_MIO14_500 |
C5 |
PIN10 |
PMOD_IO5 |
PS_MIO12_500 |
D9 |
PIN11 |
GND |
||
PIN12 |
+3.3V |
用户 LED#
AX7010 开发板上，PS 部分的 BANK500 IO 上连接了 2 个 LED发光二极管，用户可以使用这两个 LED 灯来调试程序。当 BANK500 IO电压为高时，LED 灯熄灭，当 BANK500 IO 电压为低时，LED 会被点亮。ZYNQ
BANK500 IO 和 LED 灯连接的示意图如图 6-14 所示：
图 6-14 Zynq-7000 和 LED 灯连接示意图图 6-15 为 PS 的 LED 灯实物图
图 6-15 PS 的 LED 灯实物图
PS LED 灯的引脚分配
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
MIO0_LED |
PS_MIO0_500 |
E6 |
PS LED1灯 |
MIO13_LED |
PS_MIO13_500 |
E8 |
PS LED2灯 |
用户按键#
AX7010 开发板上，PS 部分的 BANK501 IO 上连接了 2个用户按键，用户可以使用这两个用户按键来测试输入信号和中断触发。设计中按键按下，输入到
ZYNQ BANK501 IO 上的信号电压为低，没有按下时，信号为高。 ZYNQ BANK501IO 和按键连接的示意图如图 6-16 所示：
图 6-16 Zynq-7000 和按键连接示意图
图 6-17 为 PS 的按键实物图
图 6-17 PS 的按键实物图
PS LED 灯的引脚分配
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
MIO_KEY1 |
PS_MIO50_501 |
B13 |
PS用户按键KEY1 |
MIO_KEY2 |
PS_MIO51_501 |
B9 |
PS用户按键KEY2 |
PL 端的外设#
下面我们再对 PL 部分（FPGA 逻辑部分）连接的外设做一下介绍。
HDMI 接口#
HDMI，全称为高清晰度多媒体视频输出接口。AX7010 开发板上通过 FPGA的差分 IO 直接连接到 HDMI 接口的差分信号和时钟，在 FPGA 内部实现 HMDI 信号的差分转并行再进行编解码，实现 DMI数字视频输入和输出的传输解决方案，最高支持 1080P@60Hz的输入和输出的功能。
HDMI 的信号连接到 ZYNQ 的 PL 部分的 BANK34 上，图 6-1-1 为 HDMI设计的原理图， 当开发板作为 HDMI 显示设备时（HDMI IN），HDMI 信号作为输入，HPD(hot plug detect)信号作为输出。当开发板作为 HDMI主设备（HDMI OUT）时，则相反。

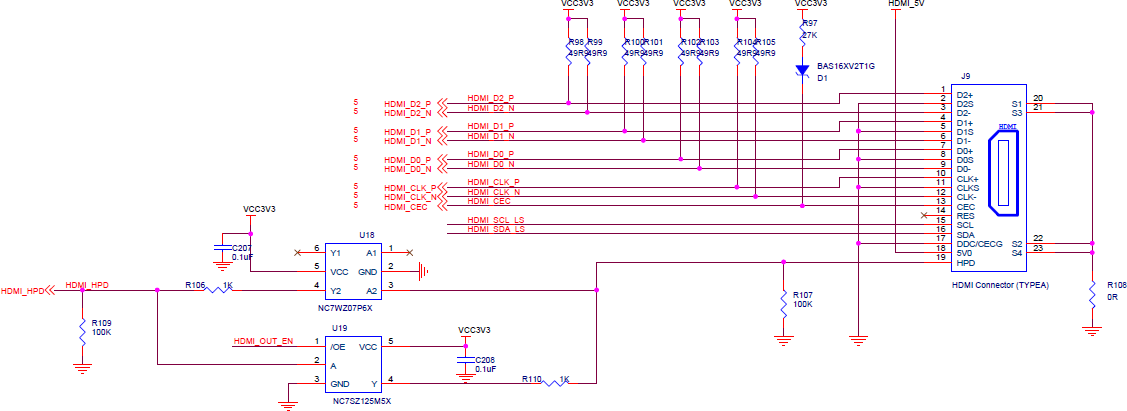

图 7-1 为 HDMI 设计的原理图
开发板在作为 HDMI 主设备（HDMI OUT）时,需要提供给 HDMI显示设备一个+5V 的电源。电源输出控制电路如图 7-2 所示

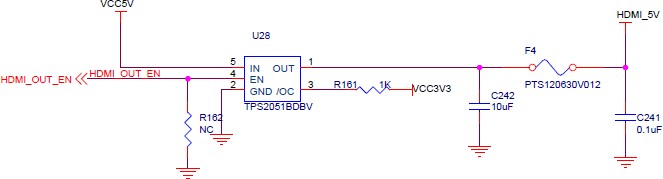

图 7-2 HDMI 5V 输出电路
另外 HMDI 主设备会通过 IIC 总线读取 HDMI显示设备的 EDID 设备信息。FPGA 的管脚电平是 3.3V, 但 HDMI的电平是+5V, 这里我们需要电平转换芯片 GTL2002D 来连接。IIC 的转换电路如图 7-3 所示

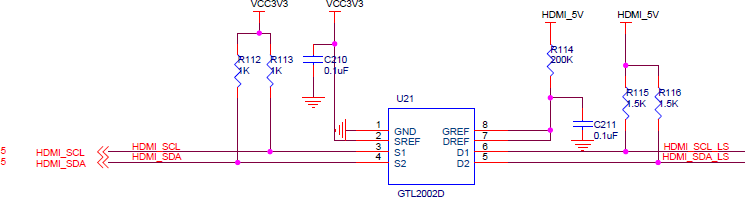

图 7-3 GTL2002D 电平转换电路图
7-4 为 HDMI 接口的实物图

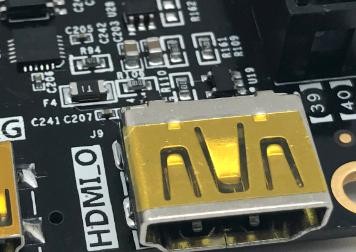

图 7-4 HDMI 接口的实物图
HDMI 接口的引脚分配
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
HDMI_CLK_P |
I O_L13P_T2_MRCC_34 |
N18 |
HDMI时钟信号正 |
HDMI_CLK_N |
I O_L13N_T2_MRCC_34 |
P19 |
HDMI时钟信号负 |
HDMI_D0_P |
IO_L16P_T2_34 |
V20 |
HDMI数据0正 |
HDMI_D0_N |
IO_L16N_T2_34 |
W20 |
HDMI数据0负 |
HDMI_D1_P |
IO_L15P_T2_DQS_34 |
T20 |
HDMI数据1正 |
HDMI_D1_N |
IO_L15N_T2_DQS_34 |
U20 |
HDMI数据1负 |
HDMI_D2_P |
I O_L14P_T2_SRCC_34 |
N20 |
HDMI数据2正 |
HDMI_D2_N |
I O_L14N_T2_SRCC_34 |
P20 |
HDMI数据2负 |
HDMI_SCL |
IO_L20N_T3_34 |
R18 |
HDMI IIC时钟 |
HDMI_SDA |
IO_L19P_T2_34 |
R16 |
HDMI IIC数据 |
HDMI_CEC |
IO_L17P_T2_34 |
Y18 |
HDMI遥控器信号 |
HDMI_HPD |
IO_L17N_T2_34 |
Y19 |
HDMI热插拔检测信号 |
HDMI_OUT_EN |
IO_L18P_T2_34 |
V16 |
HDMI电源输出控制 |
EEPROM 24LC04#
AX7010 开发板板载了一片 EEPROM，型号为24LC04,容量为：4Kbit（2*256*8bit），由 2 个 256byte 的 block组成,通过 IIC 总线进行通信。板载 EEPROM 就是为了学习 IIC 总线的通信方式。EEPROM 的I2C 信号连接的ZYNQ PL 端的BANK34 IO口上。图7-5 为EEPROM 的原理图
图 7-5 EEPROM 原理图部分
图 7-6 为 EEPROM 实物图
图 7-6 EEPROM 实物图
EEPROM 引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
EEPROM_I2C_SCL |
IO_25_34 |
T19 |
IIC时钟信号 |
EEPROM_I2C_SDA |
I O_L12N_T1_MRCC_34 |
U19 |
IIC数据信号 |
实时时钟 DS1302#
开发板板载了一片实时时钟 RTC 芯片，型号DS1302，他的功能是提供到 2099年内的日历功能，年月日时分秒还有星期。如果系统中需要时间的话，那么 RTC 就需要涉及到产品中。他外部需要接一个 32.768KHz的无源时钟，提供精确的时钟源给时钟芯片，这样才能让 RTC可以准确的提供时钟信息给产品。同时为了产品掉电以后，实时时钟还可以正常运行，一般需要另外配一个电池给时钟芯片供电，图6-3-1 中为 BT1 为电池座，我们将纽扣电池（型号CR1220，电压为3V）放入以后，当系统掉电池，纽扣电池还可以给 DS1302 供电，这样， 不管产品是否供电，DS1302都会正常运行，不会间断，可以提供持续不断的时间信息。RTC的接口信号也是连接到 ZYNQ PL 端的 BANK34 和 BANK35 IO 口上。图 7-7 为DS1302 原理图

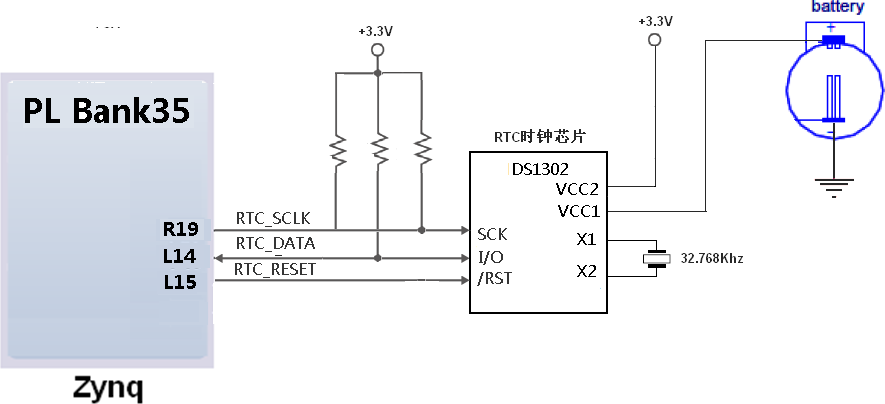

图 7-7 DS1302 原理图
图 7-8 为 DS1302 实物图
图 7-8 DS1302 实物图
DS1302 接口引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
RTC _SCLK |
IO_0_34 |
R19 |
RTC的时钟信号 |
RTC_RESET |
IO_L22N_T3_AD7N_35 |
L15 |
RTC的复位信号 |
RTC _DATA |
IO_L22P_T3_AD7P_35 |
L14 |
RTC的数据信号 |
扩展口 J10#
扩展口 J10 为 40 管脚的 2.54mm的双排连接器，为用户扩展更多的外设和接口，目前ALINX黑金提供的模块有：ADDA模块，液晶屏模块，千兆以太网模块，音频输入输出模块，矩阵键盘模块，500W 双目视觉摄像头模块。扩展口上包含 5V 电源 1路，3.3V 电源 2 路， 地 3 路，IO 口 34 路。IO 口的信号连接到 ZYNQ PL 的 BANK35 和 BANK35 上，电平默认为 3.3V，扩展口 J10 的部分 IO可以通过更换开发板上电源芯片(SPX3819M5-3-3)改变 IO的电平。切勿直接跟 5V 设备直接连接，以免烧坏 FPGA。如果要接 5V设备，需要接电平转换芯片。
在扩展口和 FPGA 连接之间串联了 33 欧姆的排阻，用于保护 FPGA以免外界电压或电流过高造成损坏。PCB 设计上 P 和 N的走线使用差分走线，控制差分阻抗为 100 欧姆。扩展口(J10)的电路如图7-1-9 所示：
图 7-9 J10 扩展口原理图
图 7-10 为 J10 扩展口实物图，扩展口的 Pin1，Pin2 和 Pin39，Pin40已经在板上标示出。

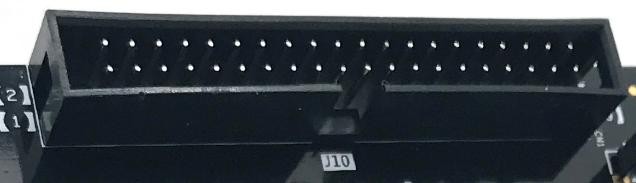

图 7-10 J10 扩展口实物图
J10 扩展口引脚分配
J10 管脚 |
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
PIN1 |
GND |
||
PIN2 |
+5V |
||
PIN3 |
EX_IO1_1N |
IO_L22N_T3_34 |
W19 |
PIN4 |
EX_IO1_1P |
IO_L22P_T3_34 |
W18 |
PIN5 |
EX_IO1_2N |
IO_L6N_T0_34 |
R14 |
PIN6 |
EX_IO1_2P |
IO_L6P_T0_34 |
P14 |
PIN7 |
EX_IO1_3N |
IO_L7N_T1_34 |
Y17 |
PIN8 |
EX_IO1_3P |
IO_L7P_T1_34 |
Y16 |
PIN9 |
EX_IO1_4N |
IO_L10N_T1_34 |
W15 |
PIN10 |
EX_IO1_4P |
IO_L10P_T1_34 |
V15 |
PIN11 |
EX_IO1_5N |
IO_L8N_T1_34 |
Y14 |
PIN12 |
EX_IO1_5P |
IO_L8P_T1_34 |
W14 |
PIN13 |
EX_IO1_6N |
IO_L23N_T3_34 |
P18 |
PIN14 |
EX_IO1_6P |
IO_L23P_T3_34 |
N17 |
PIN15 |
EX_IO1_7N |
IO_L11N_T1_34 |
U15 |
PIN16 |
EX_IO1_7P |
IO_L11P_T1_34 |
U14 |
PIN17 |
EX_IO1_8N |
IO_L24N_T3_34 |
P16 |
PIN18 |
EX_IO1_8P |
IO_L24P_T3_34 |
P15 |
PIN19 |
EX_IO1_9N |
IO_L9N _T1_34 |
U17 |
PIN20 |
EX_IO1_9P |
IO_L9P_T1_34 |
T16 |
PIN21 |
EX_IO1_10N |
IO_L21_N_T3_34 |
V18 |
PIN22 |
EX_IO1_10P |
IO_L21_P_T3_34 |
V17 |
PIN23 |
EX_IO1_11N |
IO_L5N_T0_34 |
T15 |
PIN24 |
EX_IO1_11P |
IO_L5P_T0_34 |
T14 |
PIN25 |
EX_IO1_12N |
IO_L3N_T0_34 |
V13 |
PIN26 |
EX_IO1_12P |
IO_L3P_T0_34 |
U13 |
PIN27 |
EX_IO1_13N |
IO_L4N_T0_34 |
W13 |
PIN28 |
EX_IO1_13P |
IO_L4P_T0_34 |
V12 |
PIN29 |
EX_IO1_14N |
IO_L2N_T0_34 |
U12 |
PIN30 |
EX_IO1_14P |
IO_L2P_T0_34 |
T12 |
PIN31 |
EX_IO1_15N |
IO_L1N_T0_34 |
T10 |
PIN32 |
EX_IO1_15P |
IO_L1P_T0_34 |
T11 |
PIN33 |
EX_IO1_16N |
IO_L2N_T0_35 |
A20 |
PIN34 |
EX_IO1_16P |
IO_L2P_T0_35 |
B19 |
PIN35 |
EX_IO1_17N |
IO_L1N_T0_35 |
B20 |
PIN36 |
EX_IO1_17P |
IO_L1P_T0_35 |
C20 |
PIN37 |
GND |
||
PIN38 |
GND |
||
PIN39 |
+3.3V |
||
PIN40 |
+3.3V |
扩展口 J11#
扩展口 J11 也为 40 管脚的 2.54mm的双排连接器，为用户扩展更多的外设和接口，目前 ALINX黑金提供的模块有：ADDA模块，液晶屏模块，千兆以太网模块，音频输入输出模块，矩阵键盘模块，500W双目视觉摄像头模块。扩展口上包含 5V 电源 1 路，3.3V 电源 2 路，地3 路，IO 口 34 路。IO 口的信号连接到 ZYNQ PL 的 BANK35 上，电平默认为 3.3V， 扩展口 J11 的全部 IO可以通过更换开发板上电源芯片(SPX3819M5-3-3)改变 IO的电平。切勿直接跟 5V 设备直接连接，以免烧坏 FPGA。如果要接 5V设备，需要接电平转换芯片。 在扩展口和 FPGA 连接之间串联了 33 欧姆的排阻，用于保护FPGA 以免外界电压或电流过高造成损坏，PCB 设计上 P 和 N的走线使用差分走线，控制差分阻抗为 100 欧姆。扩展口(J11)的电路如图7-11 所示

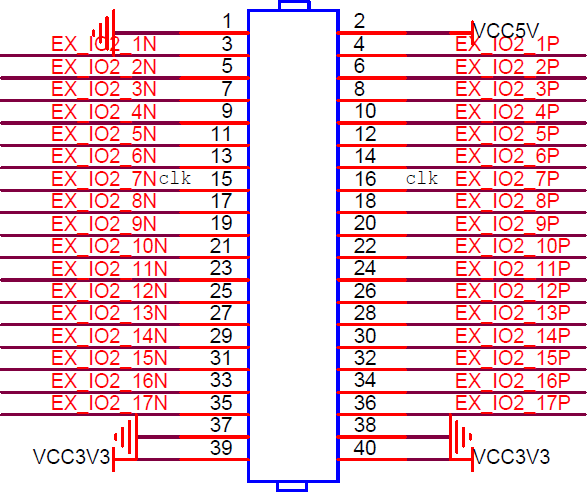

图 7-11 J11 扩展口原理图
图 7-12 为 J11 扩展口实物图，扩展口的 Pin1，Pin2 和 Pin39，Pin40已经在板上标示出。

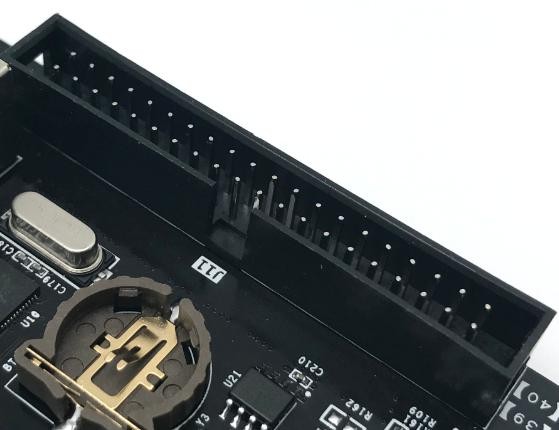

图 7-12 J11 扩展口实物图
J11 扩展口引脚分配
J11 管脚 |
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
PIN1 |
GND |
||
PIN2 |
+5V |
||
PIN3 |
EX_IO2_1N |
IO_L6N_T0_35 |
F17 |
PIN4 |
EX_IO2_1P |
IO_L6P_T0_35 |
F16 |
PIN5 |
EX_IO2_2N |
IO_L15N_T2_35 |
F20 |
PIN6 |
EX_IO2_2P |
IO_L15P_T2_35 |
F19 |
PIN7 |
EX_IO2_3N |
IO_L18N_T2_35 |
G20 |
PIN8 |
EX_IO2_3P |
IO_L18P_T2_35 |
G19 |
PIN9 |
EX_IO2_4N |
IO_L14N_T2_35 |
H18 |
PIN10 |
EX_IO2_4P |
IO_L14P_T2_35 |
J18 |
PIN11 |
EX_IO2_5N |
IO_L9N_T1_35 |
L20 |
PIN12 |
EX_IO2_5P |
IO_L9P_T1_35 |
L19 |
PIN13 |
EX_IO2_6N |
IO_L7N_T1_35 |
M20 |
PIN14 |
EX_IO2_6P |
IO_L7P_T1_35 |
M19 |
PIN15 |
EX_IO2_7N |
IO_L12N_T1_35 |
K18 |
PIN16 |
EX_IO2_7P |
IO_L12P_T1_35 |
K17 |
PIN17 |
EX_IO2_8N |
IO_L10N_T1_35 |
J19 |
PIN18 |
EX_IO2_8P |
IO_L10P_T1_35 |
K19 |
PIN19 |
EX_IO2_9N |
IO_L17N_T2_35 |
H20 |
PIN20 |
EX_IO2_9P |
IO_L17P_T2_35 |
J20 |
PIN21 |
EX_IO2_10N |
IO_L11N_T1_35 |
L17 |
PIN22 |
EX_IO2_10P |
IO_L11P_T1_35 |
L16 |
PIN23 |
EX_IO2_11N |
IO_L8N_T1_35 |
M18 |
PIN24 |
EX_IO2_11P |
IO_L8P_T1_35 |
M17 |
PIN25 |
EX_IO2_12N |
IO_L4N_T0_35 |
D20 |
PIN26 |
EX_IO2_12P |
IO_L4P_T0_35 |
D19 |
PIN27 |
EX_IO2_13N |
IO_L5N_T0_35 |
E19 |
PIN28 |
EX_IO2_13P |
IO_L5P_T0_35 |
E18 |
PIN29 |
EX_IO2_14N |
IO_L16N_T2_35 |
G18 |
PIN30 |
EX_IO2_14P |
IO_L16P_T2_35 |
G17 |
PIN31 |
EX_IO2_15N |
IO_L13N_T2_35 |
H17 |
PIN32 |
EX_IO2_15P |
IO_L13P_T2_35 |
H16 |
PIN33 |
EX_IO2_16N |
IO_L19N_T3_35 |
G15 |
PIN34 |
EX_IO2_16P |
IO_L19P_T3_35 |
H15 |
PIN35 |
EX_IO2_17N |
IO_L20N_T3_35 |
J14 |
PIN36 |
EX_IO2_17P |
IO_L20P_T3_35 |
K14 |
PIN37 |
GND |
||
PIN38 |
GND |
||
PIN39 |
+3.3V |
||
PIN40 |
+3.3V |
用户 LED#
AX7010 开发板的 PL 部分连接了 4 个 LED 发光二极管。4 个用户 LED部分的原理图如图 6-6-1，LED 灯的信号连接到 PL 部分 BANK35 的 IO 上。当 PL 部分 BANK35 的 IO 引脚输出为逻辑 0 时，LED会被点亮，出为逻辑 1 时，LED 会被熄灭。

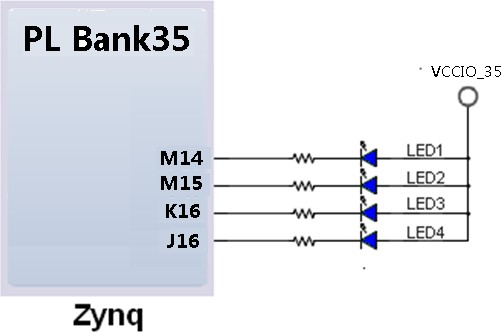

图 7-13 PL 用户 LED 原理图图 7-14 为这四个 LED 实物图
图 7-15 PL 用户 LED 实物图
PL 用户 LED 引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
LED1 |
I O_L23P_T3_35 |
M14 |
PL用户LED1灯 |
LED2 |
I O_L23N_T3_35 |
M15 |
PL用户LED2灯 |
LED3 |
I O_L24P_T3_35 |
K16 |
PL用户LED3灯 |
LED4 |
I O_L24N_T3_35 |
J16 |
PL用户LED4灯 |
用户按键#
AX7010 开发板的 PL 部分板载了 4 个用户按键(KEY1~KEY4),按键的信号连接到 ZYNQ 的 BANK34 和 BANK35 的 IO上。按键都为低电平有效, 没有按下时，信号为高；按键按下时，信号为低。4 个用户按键的原理图如图7-16 所示

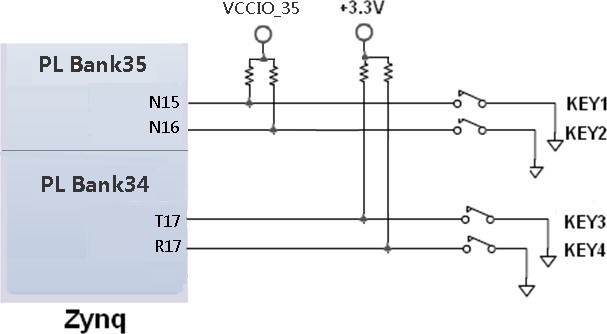

图 7-16 个用户按键原理图图 7-17 为连接到 PL 的 4个用户按键实物图
图 7-17 4 个 PL 用户按键实物图
按键引脚分配：
信号名称 |
ZYNQ 引脚名 |
ZYNQ 引脚号 |
备注 |
KEY1 |
I O_L21P_T3_35 |
N15 |
PL用户按键1 |
KEY2 |
I O_L21N_T3_35 |
N16 |
PL用户按键2 |
KEY3 |
I O_L20P_T3_34 |
T17 |
PL用户按键3 |
KEY4 |
I O_L19N_T3_34 |
R17 |
PL用户按键4 |
